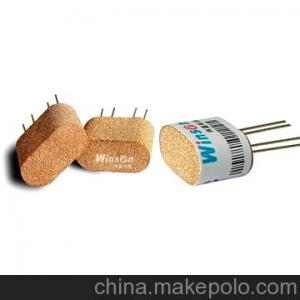

熱導燃氣傳感器 - MD61

產品介紹

• 一、熱導燃氣傳感器MD61產品描述

• MD61氣敏元件根據混合氣體的總導熱系數隨待分析氣體的含量不同而改變的原理制成，由檢測元件和補償元件配對組成電橋的兩個臂，遇熱導系數比空氣大的氣體時檢測元件電阻變小，遇熱導系數比空氣小的氣體時檢測元件電阻變大（空氣背景），橋路輸出電壓變化，該電壓變量隨氣體濃度增大而成正比例增大，補償元件起參比及溫度補償作用

•


• 二、熱導燃氣傳感器MD61特點

• 檢測范圍寬(0－100%VOL)

  橋路輸出電壓呈線性

  具有良好的重復性

  元件工作穩定、可靠

  不存在催化劑中毒

  可無氧、缺氧檢測

•


• 三、熱導燃氣傳感器MD61主要應用

• 民用、工業現場的天然氣、液化氣、煤氣、氫氣等可燃 性氣體及汽油、醇、酮、苯等有機溶劑蒸汽的濃度檢測。 以及二氧化碳、四氯化碳、氟里昂、六氟化硫等不可燃氣體的檢測

•

• 四、熱導燃氣傳感器MD61技術指標

產品型號		MD61
產品類型		電橋輸出  測試電壓： 熱傳導式氣敏元件
標準封裝		金屬封裝/冶金粉末網
工作電壓(V)		3.0±0.1
工作電流(mA)		≤140
靈敏度(mV)	10%甲烷	>10
	10%丁烷	>5
	10%氫氣	>20
線形度（%）		0~5
響應時間 (90%)		≤10
恢復時間 (90%)		≤30
使用環境		-20－+50℃ 低于95%RH
儲存環境		-20—+70℃ 低于70%RH
外形尺寸		10×14×18
