極限電流氧化鋯氧氣傳感器的電路板 - CSB

產品介紹

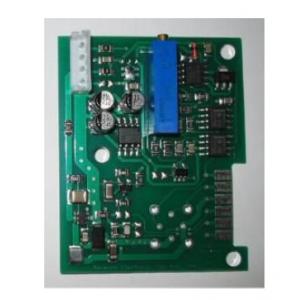

一、極限電流氧化鋯氧氣傳感器的電路板CSB描述

極限電流氧化鋯氧氣傳感器的電路板CSB適合所有的極限電流氧化鋯氧氣傳感器相匹配，供電為12VDC，輸出信號0~5V或者4~20mA，工作環(huán)境溫度為0~40°C

二、極限電流氧化鋯氧氣傳感器的電路板CSB主要特點

與SO-zz-xxx氧傳感器相匹配
電源電壓12Vdc
輸出信號0-5V或4-20mA ，取決于氧氣濃度
也可作為已校封裝(傳感器+電路板)

固定加熱電壓是專門為環(huán)境溫度0-40°C而設的

三、極限電流氧化鋯氧氣傳感器的電路板CSB特性數據

傳感器兼容性

兼容的傳感器: SO-zz-xxx (參考傳感器規(guī)格書)
TO-8標準型傳感器可直接安裝在PCB上
其他類型可通過6-pol.接口連接

根據選擇的傳感器類型，提供的傳感器板對于傳感器和加熱電壓都有其固定配置

電源

電源電壓:     12V ± 1V
典型功耗:     200mA

測量范圍

取決于選擇的傳感器類型

輸出特性:

標準:            Vout (O2) = 0-5V
或另一選擇:   Iout (O2) = 4-20mA (電阻負載: 100Ω)

標定

通過電位器進行單點標定
也可以購買已經標定好的系統(tǒng)(電路板+傳感器)

精度

測量范圍的1% @ Tambient =25°C ±10°C （假設是在25°C時進行的標定）
